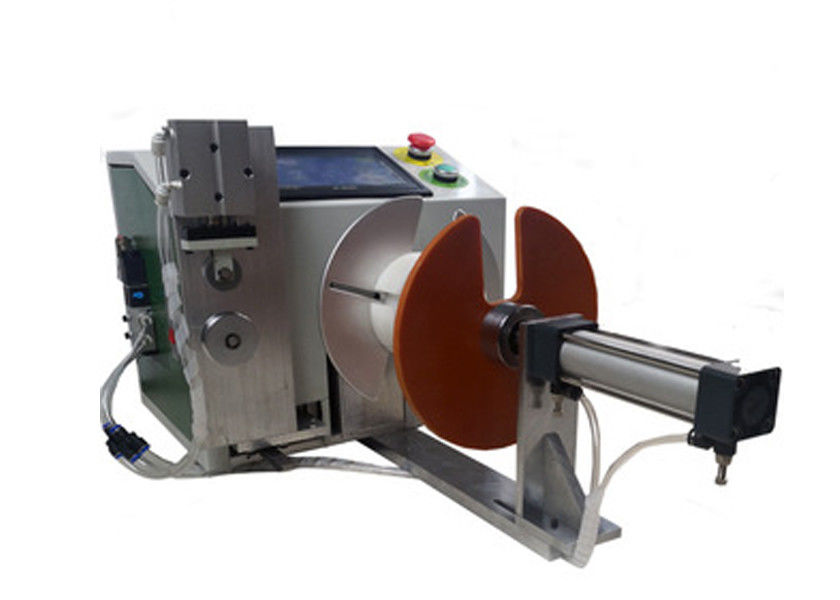

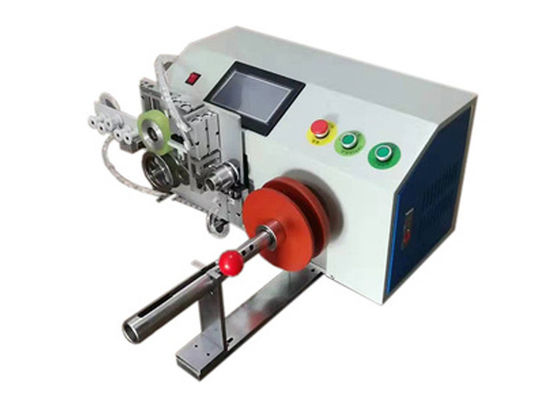

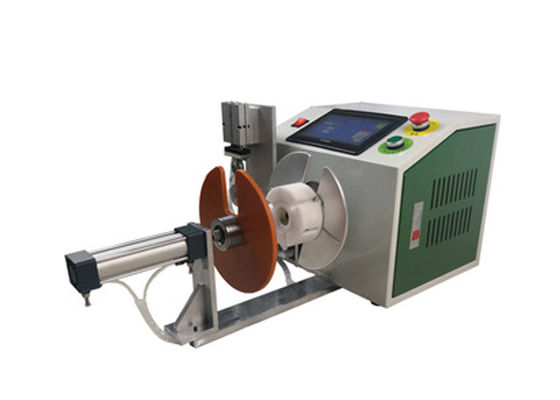

Kundengebundene 50 - 200mm sperrende automatische Wickelmaschine-Förderanlage

Automatische Wickelmaschine-Wickelmaschine-Wickelmaschine-Ausrüstung kann besonders angefertigt werden

Hintergrundtechnologie der halbautomatischen Wicklungs- und Schwergängigkeitsmaschine:

Die Drahtindustrie ist in hohem Grade arbeitsintensiv und arbeitsintensiv; Wechselstrom- und DC-Drähte müssen im Allgemeinen gedreht sein eigenhändig und gebunden mit Bindungen, der extrem ineffizient ist und eine große Menge Personal aufnimmt.

Der Zweck des Gebrauchsmusters ist, eine einfache und leistungsfähige halbautomatische Drahtwicklungs- und -schwergängigkeitsmaschine zur Verfügung zu stellen, die Drähte in Bündel automatisch wickeln und das verbindliche Band automatisch verdrehen kann. Das Gebrauchsmuster wird aus einer Rahmenkomponente, einer wickelnden Komponente, einer festklemmenden Komponente, einer Fütterungskomponente, einer Verschiebungskomponente des Drahtes, einer verdrehenden Komponente und einer Mensch-Maschine Schnittstelle-Platte verfasst. In der Rahmenkomponente gibt es einige elektrische Komponenten und Steuerleitungen zur elektrischen Steuerung. Auf der Rahmenkomponente wickeln Komponenten, eine festklemmende Komponente, eine Fütterungskomponente, eine Verschiebungskomponente des Drahtes, eine verdrehende Komponente und eine Mensch-Maschine Schnittstelle-Platte die wickelnde Spalte und die Festklemmennut sind auf die Drehscheibe installiert; die Klemmbefestigung wird mit einer festklemmenden Spannrolle versehen, die auf dem festklemmenden Schieber repariert wird und auf den festklemmenden Schiebetisch installiert ist; die Fütterungsversammlung wird mit einem Fütterungsrad des Gurtes und einem Gurttrennmesser versehen, die auf den FütterungsSchiebetisch installiert sind; der Gurt, der Luftgreifer festklemmt, wird vor dem FütterungsSchiebetisch vereinbart, und die Gurtrolle wird hinter dem FütterungsSchiebetisch vereinbart; die Verschiebungsversammlung des Drahtes wird mit einer wickelnden Versammlung versehen und eine Fütterungsgruppe dort sind zwei Paare der mechanischen Luftgreifer, die auf dem Schiebetisch der Zachse geregelt werden und auf den kombinierten Schiebetisch der Xachse und der Yachse installiert sind; die verdrehte Drahtversammlung ist mit verdrehten Drahtluftgreifern mit Drehachse ausgerüstet, geregelt auf dem Schiebetisch der Zachse und installiert auf den Schiebetisch der Übersetzung. Der Rahmen der Ausrüstung wird mit Wicklungsversammlung, Klemmbefestigung, Fütterungsversammlung, Verschiebungsversammlung ausgerüstet und verdreht Versammlungs- und Mensch-Maschine Schnittstelle-Platte, die in der Struktur, in der bequemen gebräuchlichen, abwechselnden wickelnden Operation und in der hohen Leistungsfähigkeit einfach ist; im Steueraspekt wird programmierbarer Logikprüfer PLC zur Steuerung angenommen, die einfache Operationsschnittstelle, die allgemeine Programmierung und einfache Wartung hat. Er muss nur entsprechend verschiedenen Programmen eingestellt werden, nämlich kann er verschiedene Drähte wickeln und binden.

Funktionseigenschaften der halbautomatischen Wicklungs- und Schwergängigkeitsmaschine

Diese Maschine ist für Wechselstrom-Stromkabel, DC-Stromkabel, USB-Datenkabel, Videokabel, hochauflösendes Kabel HDM und andere Fernleitungen passend. Sie kann in Bündel mit überzogenem Eisenkern verdreht werden. Sie kann in anderen Industrien, wie Kleiderbügel, etc. auch verwendet werden.

Angestellte nur müssen das Ende des Fadens reparieren, benutzen den Fußschalter, um den Faden zu wickeln, und ihn dann herauszunehmen und ihn zum verbindlichen Mund zu setzen, um das Band automatisch zu binden. Der ganze Prozess dauert nur 4-5 Sekunden. Die Maschine kann die Länge des Drahtes und die Anzahl von Spulen einstellen und zählt den Ertrag. Diese Maschine nimmt PLC-Programmsteuerung, die Textanzeige für Parametereinstellung an, einfach zu benützen. Sie kann die Ermüdungsfestigkeit von Angestellten verringern, Arbeits-Leistungsfähigkeit zu verbessern und speichert Bindung.

Technische Parameter der halbautomatischen Wicklungs- und Schwergängigkeitsmaschine

Modell: kar-120p halbautomatische Wicklungs- und Schwergängigkeitsmaschine

Länge der Bindung: 80-140mm

Bügeldurchmesser: 10-30mm

Gurtung von Geschwindigkeit: 1 zweites

Wickelnder Abstand: 50-200 Millimeter

Windgeschwindigkeit: 1-10 justierbar

Stromversorgung: ac220v50/60Hz

Maschinengröße: 700 × 550 × 400mm

Gewicht: 45kg
